Description

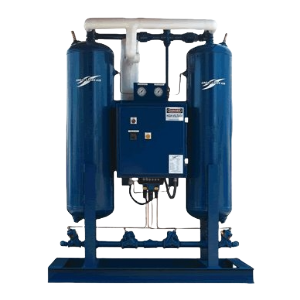

Série GEH : Agent dessiccatif chauffé extérieurement
L’air comprimé pénètre dans le sécheur et est dirigée vers une tour par les clapets d’admission. Ensuite, elle procède vers le haut de la tour tout en se déshumidifiant et quitte la tour de par le clapet anti-retour. Une portion de l’air sec appelé « purge » est mesurée et remise à la pression atmosphérique par un orifice d’assemblage. L’air de purge entre ensuite dans une chambre de circulation ou elle est réchauffé et sa capacité d’absorbation de l’humidité est augmentée. L’air de purge transfert également de la chaleur au dessiccatif de la tour régénérative. Plus l’agent dessicatif se réchauffe, plus il relâche l’humidité qu’il contient. L’humidité est alors expulsée de la tour par l’air de purge. Le cycle de séchage et de régénération se produit simultanément pendant 4 heures. La régénération débute avec 2.5 heures de chauffage, 1.4 heures de refroidissement et ensuite la tour rétablie sa pression avant que les soupapes anti-retours s’inverses et que le processus ne recommence.
